总体介绍：MES（Manufacturing Execution System）软件即制造执行系统软件，它是处于计划层和现场自动化系统之间的执行层，主要负责车间生产管理和调度执行。MES软件体系架构是构建整个MES系统的基础框架，它决定了MES软件的功能实现、性能表现以及与其他系统的集成能力等。一个合理的MES软件体系架构能够帮助制造企业优化生产流程、提高生产效率、降低成本、提升产品质量等。接下来将详细介绍MES软件体系架构的相关要点。
一、MES软件体系架构的基本概念
MES软件体系架构是对MES软件的整体结构设计，它就像是一座大厦的蓝图，决定了整个系统的布局和功能实现方式。
功能模块划分：MES软件通常包含生产计划管理、生产过程监控、质量管理、设备管理等多个功能模块。生产计划管理模块负责接收上层ERP系统的生产订单，并将其分解为具体的生产任务，安排到各个生产车间和设备上。生产过程监控模块实时收集生产现场的数据，如设备状态、生产进度、物料消耗等，让管理人员能够及时了解生产情况。质量管理模块对生产过程中的产品质量进行检验和控制，确保产品符合质量标准。设备管理模块对生产设备进行维护、保养和故障诊断，提高设备的利用率和可靠性。
层次结构：一般来说，MES软件体系架构具有多层结构，包括数据采集层、数据处理层、应用服务层和用户界面层。数据采集层负责从生产现场的各种设备和传感器中收集数据，如PLC、传感器、条码阅读器等。数据处理层对采集到的数据进行清洗、转换和存储，为后续的分析和决策提供支持。应用服务层实现MES软件的各种功能，如生产调度、质量控制等。用户界面层为用户提供友好的操作界面，方便用户进行操作和查询。
数据流向：在MES软件体系架构中，数据的流向是从生产现场到数据采集层，再到数据处理层，最后到应用服务层和用户界面层。同时，应用服务层也会根据业务需求向数据采集层和生产现场发送控制指令，实现对生产过程的实时控制。例如，当生产过程中出现质量问题时，应用服务层可以向设备发送停机指令，防止不合格产品的继续生产。
与其他系统的关系：MES软件需要与企业的其他信息系统进行集成，如ERP系统、SCADA系统等。与ERP系统的集成可以实现生产计划的协同和数据的共享，确保生产计划的准确性和及时性。与SCADA系统的集成可以实现对生产设备的实时监控和控制，提高生产过程的自动化水平。
二、MES软件体系架构的设计原则
设计MES软件体系架构需要遵循一定的原则，以确保系统的可靠性、可扩展性和易用性。
开放性原则：MES软件体系架构应该具有开放性，能够方便地与其他系统进行集成。采用标准的接口和协议，如OPC、XML等，使得MES软件可以与不同厂商的设备和系统进行通信和数据交换。例如，通过OPC接口，MES软件可以实时获取PLC中的生产数据，实现对生产过程的监控。
可扩展性原则：随着企业业务的发展和生产规模的扩大，MES软件需要不断地进行功能扩展和升级。因此，体系架构应该具有良好的可扩展性，能够方便地添加新的功能模块和业务流程。例如，当企业增加新的产品线时，MES软件可以方便地添加相应的生产管理模块。
可靠性原则：MES软件在生产过程中起着至关重要的作用，因此系统的可靠性是非常重要的。采用冗余设计、备份恢复机制等技术手段，确保系统在出现故障时能够快速恢复，不影响生产的正常进行。例如，对重要的数据进行实时备份，当系统出现故障时可以及时恢复数据。
易用性原则：MES软件的用户主要是生产车间的管理人员和操作人员，因此系统的操作应该简单易懂，界面友好。采用可视化的操作界面，让用户能够直观地了解生产情况和进行操作。例如，通过图表和报表的形式展示生产数据，让用户能够快速掌握生产信息。
三、MES软件体系架构的核心功能模块
MES软件的核心功能模块是实现其主要业务功能的关键部分。
生产计划管理模块：该模块是MES软件的核心之一，它负责制定生产计划、安排生产任务和调度资源。根据企业的销售订单和库存情况，生成合理的生产计划，并将生产任务分配到各个生产车间和设备上。同时，对生产计划的执行情况进行实时监控，及时调整生产计划，确保生产任务的按时完成。例如，当某个设备出现故障时，生产计划管理模块可以及时调整生产任务，将其分配到其他可用的设备上。
生产过程监控模块：实时监控生产过程中的各种数据，如设备状态、生产进度、物料消耗等。通过数据采集设备和传感器，将生产现场的数据实时传输到MES系统中，并进行分析和处理。管理人员可以通过用户界面实时查看生产情况，及时发现生产过程中的问题并采取措施进行解决。例如，当生产进度落后于计划时，管理人员可以及时调整生产节奏，增加设备或人员投入。
质量管理模块：对生产过程中的产品质量进行全面管理。从原材料检验、生产过程中的质量控制到成品检验，对每个环节进行严格的质量检验和控制。建立质量追溯体系，当产品出现质量问题时，可以追溯到原材料供应商、生产设备、生产人员等信息，以便及时采取措施进行整改。例如，当发现某一批次产品存在质量问题时，可以通过质量追溯体系快速定位问题所在，召回相关产品。
设备管理模块：对生产设备进行全面管理，包括设备的档案管理、维护计划制定、故障诊断和维修管理等。建立设备的电子档案，记录设备的基本信息、维修历史、保养记录等。根据设备的运行时间和状态，制定合理的维护计划，定期对设备进行维护和保养，降低设备的故障率。当设备出现故障时，能够快速诊断故障原因，并安排维修人员进行维修。例如，通过设备的实时监测数据，预测设备可能出现的故障，提前进行维护和更换部件。
点击这里在线试用： 建米软件-企业管理系统demo：www.meifun.com
四、MES软件体系架构的数据采集与处理
数据采集与处理是MES软件体系架构的重要环节，它为MES软件的功能实现提供了数据基础。
数据采集方式：常见的数据采集方式有自动采集和手动采集两种。自动采集是通过各种数据采集设备和传感器，如PLC、传感器、条码阅读器等，自动采集生产现场的数据。这种方式具有实时性强、准确性高的优点。手动采集是由操作人员通过手工输入的方式将数据录入到MES系统中，适用于一些无法自动采集的数据，如人工操作记录、设备故障描述等。
数据采集频率：数据采集频率根据生产过程的特点和业务需求来确定。对于一些对实时性要求较高的生产过程，如自动化生产线，数据采集频率可以设置为每秒或每分钟一次。对于一些对实时性要求较低的生产过程，如批量生产，数据采集频率可以设置为每小时或每天一次。
数据处理方法：采集到的数据需要进行处理才能为后续的分析和决策提供支持。数据处理方法包括数据清洗、数据转换和数据分析。数据清洗是去除采集到的数据中的噪声和错误数据，保证数据的准确性和完整性。数据转换是将采集到的数据转换为统一的格式和标准，方便后续的分析和处理。数据分析是对处理后的数据进行挖掘和分析，提取有价值的信息，如生产效率分析、质量趋势分析等。
数据存储与管理：采集到的数据需要进行存储和管理，以便后续的查询和使用。通常采用数据库技术来存储数据，如关系型数据库、非关系型数据库等。同时，建立数据备份和恢复机制，确保数据的安全性和可靠性。例如，定期对数据库进行备份，当数据库出现故障时可以及时恢复数据。
| 数据采集方式 | 优点 | 适用场景 |
|---|---|---|
| 自动采集 | 实时性强、准确性高 | 自动化生产线、连续生产过程 |
| 手动采集 | 灵活性高 | 无法自动采集的数据、人工操作记录 |
| 混合采集 | 结合两者优点 | 复杂生产过程 |
五、MES软件体系架构的应用服务层设计
应用服务层是MES软件体系架构的核心层，它实现了MES软件的各种业务功能。
业务逻辑实现：在应用服务层中，实现MES软件的各种业务逻辑，如生产调度、质量控制、设备管理等。根据企业的业务流程和规则，编写相应的代码和算法，实现对生产过程的自动化管理。例如，生产调度算法根据生产任务的优先级、设备的可用性和人员的技能水平等因素，合理安排生产任务，提高生产效率。
服务接口设计：为了方便与其他系统进行集成和交互，应用服务层需要提供标准的服务接口。采用Web Service、RESTful API等技术，将MES软件的功能封装成服务接口，供其他系统调用。例如，ERP系统可以通过调用MES软件的服务接口，获取生产进度和库存信息，实现生产计划的协同。
事务处理：在应用服务层中，需要处理各种事务，如生产订单的创建、修改和删除，质量检验结果的录入等。采用事务处理机制，确保数据的一致性和完整性。例如，当创建一个生产订单时，需要同时更新生产计划、库存和设备调度等相关数据，事务处理机制可以保证这些操作要么全部成功，要么全部失败。
并发处理：在生产过程中，可能会有多个用户同时对MES系统进行操作，因此应用服务层需要具备并发处理能力。采用多线程、分布式处理等技术，提高系统的并发处理能力，确保系统的响应速度和稳定性。例如，当多个操作人员同时提交质量检验结果时，系统能够快速处理这些请求，不会出现卡顿或错误。
六、MES软件体系架构的用户界面设计
用户界面设计是MES软件体系架构的重要组成部分，它直接影响用户的使用体验和工作效率。
界面布局：合理的界面布局能够让用户快速找到所需的功能和信息。一般来说，用户界面可以分为菜单栏、工具栏、主界面和状态栏等部分。菜单栏提供系统的主要功能入口，工具栏提供常用的操作按钮，主界面显示主要的业务信息和操作区域，状态栏显示系统的状态信息和提示信息。例如，在生产过程监控界面中，将设备状态、生产进度等信息显示在主界面的显眼位置，方便用户查看。
交互设计：良好的交互设计能够让用户轻松地完成各种操作。采用简洁明了的操作方式，如点击、拖拽、下拉菜单等，减少用户的操作步骤。同时，提供实时的反馈信息，让用户知道操作的结果。例如，当用户提交一个生产任务时，系统立即显示提交成功的提示信息，并更新生产进度。
可视化设计：通过可视化的方式展示生产数据和业务信息，能够让用户更直观地理解和分析数据。采用图表、报表、地图等可视化工具，将生产数据以直观的方式展示出来。例如，用柱状图展示不同产品的生产数量，用折线图展示生产效率的变化趋势。
个性化设计：不同的用户对系统的功能和界面有不同的需求，因此用户界面设计应该支持个性化设置。用户可以根据自己的喜好和工作习惯，对界面的布局、颜色、字体等进行个性化设置。例如，用户可以将常用的功能按钮添加到工具栏中，方便操作。
七、MES软件体系架构的系统集成与协同
MES软件需要与企业的其他信息系统进行集成和协同，才能实现企业的整体信息化管理。

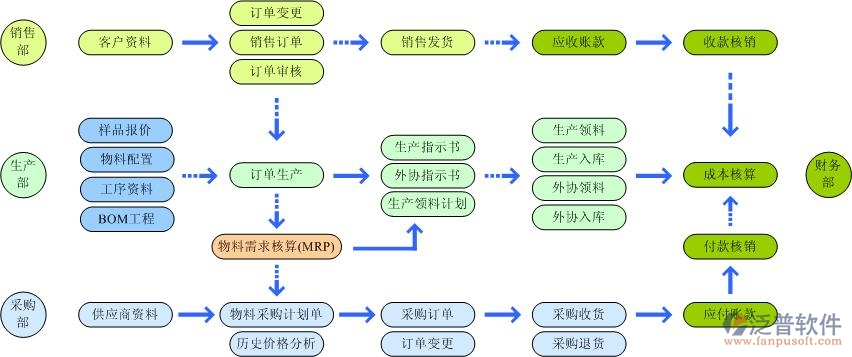

与ERP系统的集成：ERP系统主要负责企业的资源规划和管理，如采购、销售、财务等。MES软件与ERP系统的集成可以实现生产计划的协同和数据的共享。ERP系统将生产订单发送给MES软件，MES软件将生产进度和库存信息反馈给ERP系统，实现生产计划的实时更新和调整。例如，当MES软件发现生产进度落后时，ERP系统可以及时调整采购计划，确保原材料的供应。
与SCADA系统的集成：SCADA系统主要负责对生产设备的实时监控和控制。MES软件与SCADA系统的集成可以实现对生产过程的实时监控和控制。SCADA系统将设备的实时数据发送给MES软件，MES软件根据这些数据进行分析和决策，并向SCADA系统发送控制指令，实现对生产设备的远程控制。例如，当设备出现异常时，MES软件可以通过SCADA系统自动停止设备运行，防止事故的发生。
与PLM系统的集成：PLM系统主要负责产品的生命周期管理，如产品设计、工艺规划等。MES软件与PLM系统的集成可以实现产品设计和生产过程的协同。PLM系统将产品的设计图纸和工艺文件发送给MES软件，MES软件根据这些信息进行生产计划和调度。同时，MES软件将生产过程中的反馈信息发送给PLM系统，帮助产品设计和工艺的优化。例如，当生产过程中发现产品设计存在问题时，MES软件可以及时反馈给PLM系统，进行产品设计的修改。
企业内部系统协同：除了与以上系统集成外，MES软件还需要与企业内部的其他系统进行协同，如人力资源管理系统、财务管理系统等。通过系统之间的协同，实现企业资源的优化配置和业务流程的自动化。例如，人力资源管理系统可以为MES软件提供人员的技能信息和考勤信息，MES软件可以根据这些信息进行人员的调度和分配。
点击这里，建米软件官网www.meifun.com，了解更多
八、MES软件体系架构的性能优化与安全保障
性能优化与安全保障是MES软件体系架构稳定运行的重要保障。
性能优化：通过优化数据库查询语句、采用缓存技术、分布式处理等方式，提高系统的响应速度和处理能力。对经常使用的数据进行缓存，减少数据库的查询次数。采用分布式处理技术，将数据处理任务分配到多个服务器上，提高系统的并发处理能力。例如，通过优化生产进度查询的数据库查询语句，将查询时间从原来的10秒缩短到2秒。
安全保障：保障MES系统的安全是至关重要的，因为生产数据涉及企业的核心机密。采用身份认证、授权管理、数据加密等技术，确保系统的安全性。对用户进行身份认证，只有经过授权的用户才能访问系统。对不同的用户分配不同的权限，限制用户的操作范围。对敏感数据进行加密处理，防止数据泄露。例如，对生产订单和质量检验结果等敏感数据进行加密存储，即使数据被盗取，也无法获取其中的信息。
备份恢复：建立完善的备份恢复机制，定期对系统的数据和配置进行备份。当系统出现故障或数据丢失时，能够快速恢复系统的正常运行。例如，每天对数据库进行全量备份，每周进行一次增量备份。当数据库出现故障时，可以通过备份数据进行恢复。
监控与预警：对MES系统的运行状态进行实时监控，及时发现系统的异常情况并进行预警。采用日志监控、性能监控等技术，对系统的日志文件、CPU使用率、内存使用率等进行实时监控。当系统出现异常时，及时向管理员发送预警信息，以便管理员及时采取措施进行处理。例如，当系统的CPU使用率超过80%时，系统自动发送预警信息给管理员。
| 性能优化方法 | 优点 | 适用场景 |
|---|---|---|
| 优化数据库查询语句 | 提高查询速度 | 数据查询频繁的场景 |
| 采用缓存技术 | 减少数据库查询次数 | 数据变化不频繁的场景 |
| 分布式处理 | 提高并发处理能力 | 高并发场景 |
